氣箱脈沖袋式除塵器詳細說明

64-4型氣箱式脈沖布袋除塵器性能介紹

1、技術參數

處理風量：           17800m3/h

過濾風速 ：          1.2m/min

總過濾面積：         248m2

凈過濾面積：         186 m2

收塵器室數：         4個

除塵布袋總數：       256個

布袋除塵器阻力：         1470-1770pa

收塵器承受負壓：     5000pa

脈沖閥（帶電磁閥）：  數量4個

提升閥（帶氣缸）：    數量4個

除塵布袋規格和材質：直徑×長度Ф130×2450mm、滌綸針刺氈重量500g/m2

使用溫度120℃

2、概述

64-4型氣箱式脈沖布袋除塵器是九十年代_水平的_率收塵器。它綜合分室反吹和噴吹脈沖清灰各類袋式除塵器的優點，

克服了分室反吹清灰強度不夠，噴吹脈沖清灰和過濾同時進行的缺點，因而擴大了袋式除塵器的應用范圍，由于這種

類型的布袋除塵器的結構有其特點，所以提高收塵效率，延長了除塵布袋的使用壽命。

64-4型氣箱式脈沖布袋除塵器可廣泛用于水泥廠的破碎、包裝、庫頂、熟料冷卻機和各種磨機等收塵系統，如用于煤

磨收塵，要增設防燃防爆措施，收塵器結構也要相應的改變，還適合于含塵濃度特高氣體的收塵，如帶O-SePa選粉機

的粉磨系統，氣體含塵濃度高達1000g/m3（標）以上，采用本系列收塵器，可不設置旋風除塵器作_收塵。除用于水

泥工業外，也適用于冶金、化工、機械和民用鍋爐等廢氣的收塵。如處理的廢氣溫度高于上述濾料的允許溫度，廢氣進

入收塵器之前應采取降溫措施。

64-4型氣箱式脈沖布袋除塵器為戶外型式由不同室數和每室的不同袋數，組成多種不同規格，每室的除塵布袋袋數

有32、64、96、和128袋四種。全系列共有33種規格，除塵布袋直徑均為130mm，除塵布袋長度有2450mm和3060mm

兩種。64-4型氣箱式脈沖布袋除塵器能負壓或正壓操作，其本體結構無_改變，其收塵效率可達99.9%以上，凈

化后氣體的含塵濃度小于100 g/m3（標），本系列布袋除塵器如用于寒冷地區，當室外采暖計算溫度≤-25℃時，若要增

設加熱裝置，收塵器的殼體也要作相應的改變。

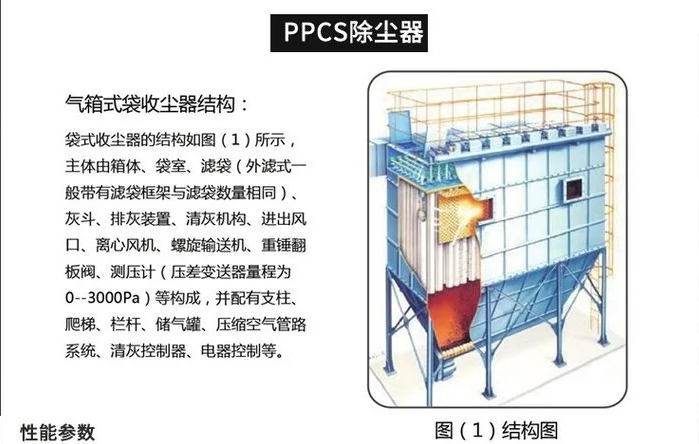

第一部分是殼體：包括清潔室（或稱氣體凈化箱、所箱）、過濾室、分室隔板、檢修門及殼體結構。清潔室內設有提升閥

與花板，噴吹短管：過濾室內設有濾及其骨架。 　

第二部分是灰斗及卸灰機構：有灰斗和按不同系列、不同的進口粉塵濃度，分別設置螺旋輸送機，空氣輸送斜槽和剛性葉

輪卸料器(卸灰閥)。 　　

第三部分是進出風箱體：包括進出風管路及中隔板。單排(或單列)結構布置在殼體一側，雙排(或稱雙列)結構布置在殼體中

間：32系列較小無箱體，進出風管路分別接于灰斗與清潔室上。 　

第四部分是脈沖清灰裝置：包括脈沖閥、氣包、提升閥用氣缸及其電磁閥等。 　　

第五部分是壓縮空氣管路及減壓裝置、油水分離器、油霧器等。 　　

第六部分是支柱及立式籠梯、欄桿。

由殼體、灰斗、排灰安裝、支架和脈沖清灰系統等部分所組成。粉塵被捕集在濾袋的外表面，清灰時提升閥關閉，起到預收

塵的作用，進入灰斗的氣流后折而向上通過以內裝有金屬骨架的濾袋，其作用與上述原理相同。殼體用隔板分成若干個獨立

的收塵室，按照給定的時間間隔對每個收塵室輪番進行清灰。當含塵空氣從進風口進入除塵器后，凈化后的空氣進入濾袋室

上部的清潔室，匯合到出風管排出。

氣箱脈沖除塵器的進風口設在灰斗上，馬上電磁脈沖閥開啟，氣流進入灰斗后首先碰上進風管端部的擋板，向濾袋內噴入高

壓空氣，以清除濾袋外表面上的粉塵。各切斷通過該收塵室的過濾氣流，首先碰到進風口中間的斜隔板，氣流便轉向流入灰

斗，同時氣流速度變慢，因為慣性作用，使空氣中粗顆粒粉塵直接落入灰斗，每個收塵室裝有一個提升閥，收塵室的脈沖噴

吹寬度和清灰周期，由專用的清灰程序操縱器自動連續進行。
